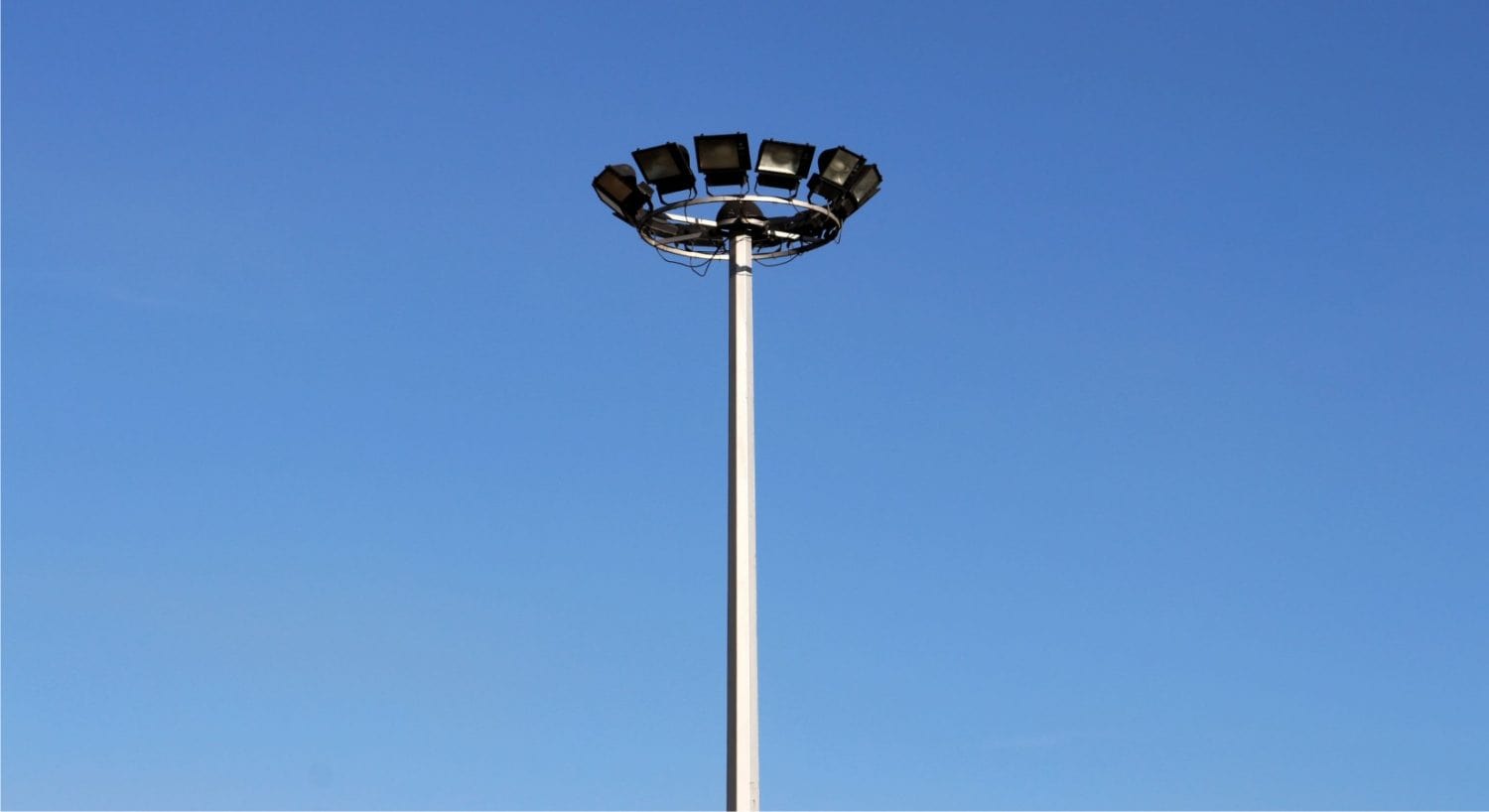

برج نوری 24 متری گالوانیزه گرم موتور دار :

برج نوری 24 متری چند وجهی گالوانیزه گرم یک سازه روشنایی است که به صورت 4 تکه 6 متری تولید می شود . جنس ورق استفاده شده در این برج نوری ورق فولاد درجه یک ST 37 فولاد مبارکه است . این برج به صورت دمونتاژ ( مونتاژ نشده ) از کارخانه به محل نصب منتقل شده و در محل توسط نصاب ما مونتاژ و نصب می شود . به این دلیل که برج مونتاژشده نیست ، می توان این محصول را به وسیله یک خاور حمل کرد .

در صورتی که در مراحل محاسبه نیاز به برآورد کرایه حمل دارید، می توانید از باربری ها کرایه حمل یک خاور از تهران تا شهر مورد نظرتان را استعلام بفرمایید . این برج نوری از نوع غیر مفید است . غیر مفید به این معنی است که برج نوری پس از اورلپ و نصب 24 متر نیست ( در واقع حدود 22 متر است ).

دلیل این مسله نحوه نصب قطعات در هم است که به آن اورلپ ، در هم رفتگی یا همپوشانی گفته می شود . در این نوع مونتاژ قطعه زیری به مقدار استاندارد و قابل اطمینان داخل قطعه بالایی می شود و کامل فیکس می شود . مزیت این نوع مونتاژ امنیت بسیار بالای آن است اما عیبش نیز کاسته شدن از ارتفاع واقعیست .

ممکن است این سوال برای شما پیش بیاید که چرا برج نوری 24 متری را مفید تولید نمی کنند ؟ در پاسخ باید گفت که اگر بخواهیم این کار را بکنیم باید یک تکه حدوداً 3 متری به بالای برج اضافه کنیم . این قطعه کوتاه در آن ارتفاع، خیلی مستحکم نیست و با توجه به اینکه تمام بار هد و پروژکتورها روی قطعه آخر است، ممکن است خطر آفرین باشد . بهتر است در بالای هد این برج چراغ چشمک زن و میله صاعقه گیر نصب شود.

مشخصات فنی :

مشخصات فنی برج نوری ، مهمترین عامل در تعیین قیمت برج نوری است . این برج نوری به صورت پیش فرض با مشخصات زیر تولید می شود :

سطح مقطع پایین به بالا : 50 به 25 سانتیمتر

قطر بیس پلیت = 80 سانتیمتر

ضخامت بیس پلیت = 20 میلیمتر

ضخامت ورق فولادی قطعات از پایین به بالا = 4 – 4 – 3 – 3 میلیمتر

وزن تقریبی = 948 کیلو گرم

نوع هد = 2 طبقه

تعداد پروژکتور قابل نصب = 16 عدد

نوع پروژکتور پیشنهادی = پروژکتور 400 وات بخار سدیم با ترانس مس ( مخصوصاً برای شهرهای گرم )

بولت پیشنهادی = 6 عدد بولت نمره 25 با سردنده 22

نوع پوشش : گالوانیزه گرم

عمق روی = 85 میکرون

استاندارد گالوانیزه = ASTM-A123

وسیله حمل = خاور

نوع نصب = اورلپ یا همپوشانی

مدت زمان تولید = 10 الی 14 روز کاری

نقشه برج نوری 24 متری غیر مفید  :

در نقشه زیر مشاهد می فرمایید با آکه برج 24 متر است ( 4 قطعه 6 متری ) اما به دلیل 3 ناحیه اورلپ ارتفاع مفیدی که در انتها پیدا می کند، 22 متر است .
