برج نوری ( برج روشنایی) چیست ؟

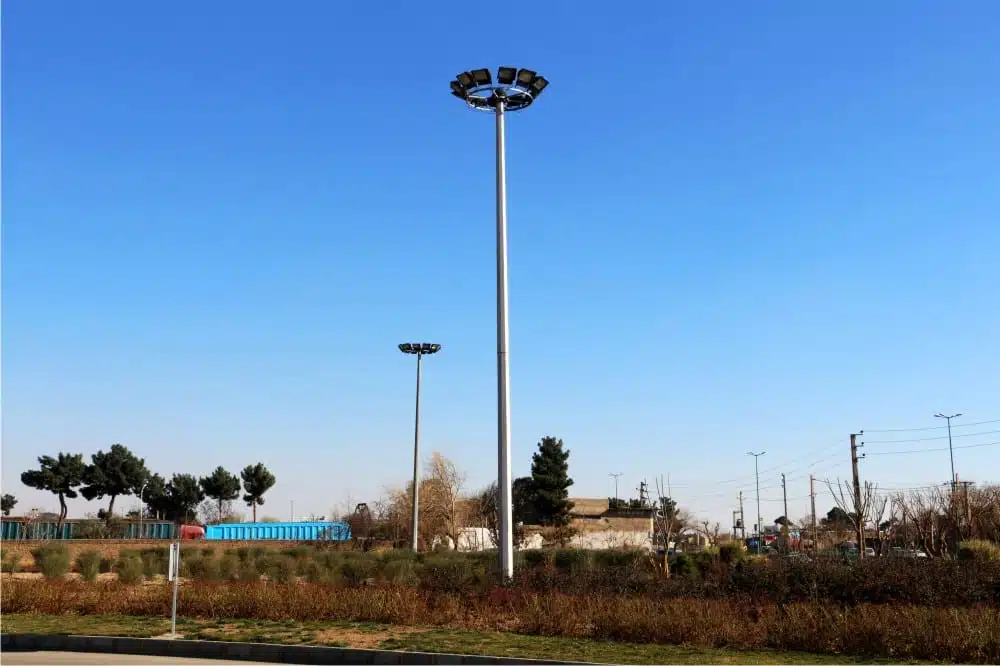

برج نوری یا برج روشنایی نوعی از پایه های روشنایی بلند شهری است که جهت تامین روشنایی مناطق و محوطه های باز مورد استفاده قرار گرفته و در گروه تولیدی شهر سامان طراحی ، تولید و اجرا می شود . این محصول بسیار پرکاربرد سهم بسزایی که در بازار مبلمان شهری و نورپردازی شهری دارد که در ارتفاعات و با مشخصات فنی متنوع تولید می شود . برج روشنایی ( high-mast lighting ) مزایای مهم دیگری نیز دارد که در ذیل به اختصار گفته می شود .
- تامین روشنایی معابر ، خیابانها ، بزرگراه ها ، بوستان ها ، فضاهای باز شهری در شب
- تامین امنیت محیط های شهری در هنگام تاریکی
- توزیع نور و روشن کردن محوطه وسیع بدون ایجاد سایه و خیرگی
- قابل استفاده در مراکزی که به صورت شبانه روزی کار می کنند نظیر هتلها ، فرودگاه ها ، نمایشگاه ها ، پارکینگ های ماشین ، بندر گاه ها ، ایستگاه های قطار و …
- انعطاف پذیری بالا ، بسیار کاربردی ، کاملاً ایمن
- عمر و دوام بالا و مقاومت فوق العاده در برابر شرایط جوی نظیر باد ، باران ، نور خورشید ، گرما ، سرما ، رطوبت و …
- تعمیر و نگهداری فوق العاده آسان و روی سطح زمین ، به جهت متحرک بودن هد
انواع برج نوری یا برج روشنایی از نظر کارایی در دو مدل ساخته می شوند :
برج های نوری تلسکوپی یا برجهای روشنایی تلسکوپی :
برج نوری تلسکوپی یا برج روشنایی تلسکوپی دارای هد یا سر گرد ( دایره ای شکل ) هستند که محل استقرار و نصب پرژکتورها است . از این نوع برج به علت شکل طراحی آن ، برای جاهاییکه هدف ما نور افشانی کلی و محیطی است استفاده می شود ، هد نگهدارنده یرج هم بسته به ارتفاع در دو مدل ثابت و متحرک ساخته می شوند .
برج نوري تلسکوپی هد ثابت همان طور که از نامش پیداست ، هد نگهدارنده پرژکتورها ثابت و بدون قابلیت جابجایی ساخته می شود و در زمانهای تعمیر و نگهداری آنها از بالابر استفاده می شود . اما در برج هاي هد متحرک ، هد نگهدارنده پرژکتورها به سمت پایین حرکت کرده ، تعمیر و نگهداری که شامل سرویس و تعویض پرژکتورها یا لامپ درون آنها می باشد ، روی زمین توسط نصاب یا تکنیسین مورد نظر انجام می گیرد .
انواع گیربکس به کار رفته در سازه برجها :
از نظر نحوه بالا و پایین کردن هد نگهدارنده برج هم در دو حالت تولید می شود :
برج های نور گیر بکس دستی یا برج های روشنایی وینچ دستی :
در این نوع برج ها هد نگهدارنده متحرک چرخش یک هندل در پایین برج بوسیله دست به پایین می آید ، عملیات مربوطه روی هد پرژکتورها انجام می شود و سپس توسط چرخش همان هندل ، هد به بالا می رود و در محل خودش قرار می گیرد .
برج های نور گیر بکس برقی یا برج های روشنایی گیربکس برقی :
در این نوع برج روشنایی هد به وسیله یک الکتروموتور و گیربکس جا به جا می شود . اتصال بین هد و گیربکس بوسیله یک سیم بکسل ضخیم برقرار می شود و به وسیله دکمه فرمان که در پایین برج قرار دارد ، فرمان بالا و پایین شدن هد صادر می شود .
چراغ های چشمک زن در بالای برج هم به جهت جلوگیری از سوانح هوایی می باشد . این برج ها معمولاً به صورت چند وجهی ( 6 ، 8 ، 12 ، 14 و 16 وجهی ) تولید می شوند و این مساله در مرحله نصب برج نوری کمک شایانی می کند ، چون نصب این سازه ها به صورت همپوشان یا OVERLAP انجام می شود که درباره این مساله در جای خودش توضیحات تکمیلی داده خواهد شد .
شرکت سازنده برج روشنایی با توجه به یکسری عوامل موثر که در ذیل بیان می شود در ارتفاعات 9 ، 12 ، 15 ، 18 ، 24 و 30 متری و ضخامت ورق 3 به بالا تولید می‌کند که در این باره در قسمت تولید برج نوری مفصل توضیح خواهیم داد .
| ارتفاع برج نوری | انواع برج | پوشش | تعداد پروژکتور | نوع پروژکتور | ورق استفاده شده | تعداد وجوه |
|---|---|---|---|---|---|---|
| برج نوری 6 متری | به صورت هدثابت هدمتحرک با وینچ دستی هدمتحرک با الکترو موتور و گیربکس | رنگ پودری و گالوانیزه گرم | 6 پروژکتور | پروژکتور LED – SMD یا پروژکتور 400 وات بخار سدیم | فولاد st37 فولاد مبارکه | 6 یا 8 وجهی |
| برج نوری 9 متری | به صورت هدثابت هدمتحرک با وینچ دستی هدمتحرک با الکترو موتور و گیربکس | گالوانیزه گرم | 6 الی 8 پروژکتور | پروژکتور LED – SMD یا پروژکتور 400 وات بخار سدیم | فولاد st37 فولاد مبارکه | 6 یا 8 وجهی |
| برج نوری 12 متری | به صورت هدثابت هدمتحرک با وینچ دستی هدمتحرک با الکترو موتور و گیربکس | گالوانیزه گرم | 6 الی 12 پروژکتور | پروژکتور LED – SMD یا پروژکتور 400 وات بخار سدیم | فولاد st37 فولاد مبارکه | 8 وجهی |
| برج نوری 15متری | به صورت هدمتحرک با وینچ دستی هدمتحرک با الکترو موتور و گیربکس | گالوانیزه گرم | 6 الی 12 پروژکتور | پروژکتور LED – SMD یا پروژکتور 400 وات بخار سدیم | فولاد st37 فولاد مبارکه | 8 وجهی |
| برج نوری 18 متری | هدمتحرک با الکترو موتور و گیربکس | گالوانیزه گرم | 12 الی 16 پروژکتور | پروژکتور 400 وات بخار سدیم | فولاد st37 فولاد مبارکه | 8 وجهی |
| برج نوری 20 متری | هدمتحرک با الکترو موتور و گیربکس | گالوانیزه گرم | 16 الی 18 پروژکتور | پروژکتور 400 وات بخار سدیم | فولاد st37 فولاد مبارکه | 12 وجهی |
| برج نوری 25 متری | هدمتحرک با الکترو موتور و گیربکس | گالوانیزه گرم | 16 الی 18 پروژکتور | پروژکتور 400 وات بخار سدیم | فولاد st37 فولاد مبارکه | 12 وجهی |
| برج نوری 30 متری | هدمتحرک با الکترو موتور و گیربکس | گالوانیزه گرم | 16 الی 18 پروژکتور | پروژکتور 400 وات بخار سدیم | فولاد st37 فولاد مبارکه | 16 وجهی |
عوامل موثر در تعیین ارتفاع :
- شکل جغرافیایی پروژه و مساحت محل مورد نظر جهت نورافشانی
- وجود یا عدم وجود درخت ، ساختمان یا هرگونه بنایی که از نورافشانی جلوگیری کند و سایه ایجاد کند
- شکل زمین از نظر مسطح بودن یا تپه ماهور بودن
- جنس خاک منطقه
- سرعت باد یا احتمالاً طوفان های فصلی در منطقه
- نوع نورافشانی از نظر قدرت پرتاب نور و حجم نور مورد انتظار
- میزان برق مصرفی
- تعداد و نوع پروژکتور برج نوری مناسب
تعداد و انواع پرژکتورهای به کار رفته :
برج های تلسکوپی امکان نصب از 4 تا 36 عدد پرژکتور را روی هد دارند . اگر بخواهیم به طور کلی و کاربردی پرژکتورهای مورد استفاده در برج های نوری را بررسی کنیم ، می توانیم به دو پرژکتورهای خیاری و پرژکتورهای کم مصرف (به اصطلاح پرژکتورهای LED ) تقسیم بندی کنیم .
پرژکتورهای خیاری در سه نوع پرژکتورهای بخار سدیم ، پرژکتور بخار جیوه و پرژکتور بخار هلیم تقسیم بندی می شوند . پرکاربردترین پرژکتور در این دسته پرژکتوربخار سدیم 400 وات است که طول برد پرتاب نورش 600 متر طول است .
پرژکتورهای کم مصرف که به پرژکتورهای LED معروف هستند ، در دو مدل SMD و COB که به صورت 50 ، 100 ، 150 و 200 وات تولید می شوند .
این پرژکتورها دارای پرتاب نور بالایی نیستند و نهایتاً تا 15 متر ارتفاع برج را به خوبی جوابگو هستند و به علت حجم نوری خوبی که ایجاد می کنند و مصرف برق پایینی که دارند ، در ارتفاعات پایین برج نوری ( زیر 15 متر ) معمولاً از این نوع پرژکتور استفاده می شود .
سوالات متداول مشتریان در زمینه برج نوري
برج روشنایی مفید چه فرقی با غیر مفید دارد ؟
در برج نوری روشنایی ارتفاع برج پس از نصب و کسر مقدار اورلپ شده محاسبه میشه ، یعنی ما باید در تولید قطعات برج را بلند تر از ارتفاع مورد نظر تولید کنیم تا پس از اورلپ به ارتفاع مفید برسیم . ولی در برج نوری غیر مفید این مساله لحاظ نمی شود و ارتفاع قطعات دقیقاً هم اندازه برج مورد نظر ساخته می شود و بعد از اورلپ و نصب ارتفاع کمتری را خواهیم داشت .
جنس فولاد بدنه برج های نوری چیست ؟
برج های نوری به وسیله ورق های فولادی ST37 فولاد مبارکه تولید می شوند .
تکه های تشکیل دهنده سازه برج روشنایی چند متری هستند ؟
اندازه تکه های برج های روشنایی بسته به ارتفاع برج نوری و محل قرارگیری آنها دارای ارتفاعات مختلفی هستند ولی حداکثر ارتفاع هر قطعه 6 متر است .
برای حمل برج نوری به چه ماشینی نیاز است ؟
برج نوری در هر ارتفاعی تولید شود به صورت قطعات 6 متری است . به طور مثال برای یک برج 18 متری شامل 3 طعه 6 متری است . لذا هر کامیونی که طول اتاق آن از 6 متر بلند تر باشد می تواند برج نور مورد نظر شما را حمل کند . پس مسئله ای که می ماند تعداد قطعات آن است که در ارتفاعات بلند چون تعداد قطعات بالاست باید از ماشین های بزرگ تر استفاده کرد . به طور مثال برای برج های 6 ، 9 یا 12 متری از خاور های اتاق بزرگ می شود استفاده کرد . برای ارتفاعات بالاتر بهتر است از تک یا جفت استفاده گرد و در صورتی که تعداد برجها زیاد باشد به همین نسبت باید ماشین بزرگتری گرفت تا قطعات در آن جا شوند .
آیا برای تخلیه برج نوری از کامیون نیاز به جرثقیل است ؟
بله برای تخلیه قطعات برج مخصوصاً برج های مرتفع نیاز به یک جرثقیل هست . چون قطعات 6 متری هستند ، یک جرثقیل خاوری 5 تن هم می تواند این تخلیه را انجام دهد و نیاز به جرثقیل های سنگین ندارید .
آیا می توان همزمان جرثقیلی که تخلیه می کند ، برج را هم نصب کند ؟
پاسخ خیر است . چون برج های نوری جت نصب نیاز به تیفور کردن و نصب اتصالات و تجهیزات داخلی برج روی زمین دارد و این کار هم کار زمانبری است . در اکثر موارد شما نیاز دارید یک بار برای تخلیه و یک بار برای علم کردن برج جرثقیل بگیرید . البته یلم کردن برج پایان کار نیست و نصاب یکسری از کارها را باید بعد از علم کردن برج و فیکس کردن آن روی فونداسیون انجام دهد .
آیا خودمان یا یک برقکار محلی می تواند برج روشنایی ما را نصب کند ؟
پاسخ ما خیر است و اکیداً توصیه می کنیم این کار را انجام ندهید . نصب برج نیاز به تخصص ، مهارت تجربه مخصوص به این کار را دارد . لذا حتماً برای نصب از نصابان مخصوص این کار کمک بگیرید . توصیه ما این است که از شرکتی که برج را خریداری کردید ، نصاب همان شرکت را بگیرید تا اگر ایرادی در ساختار و تجهیزات باشد خود نصاب با کرخانه هماهنگ و قطعات معیوب را تعویض کند . ضمن اینکه آن نصاب با چم و خم و نحوه تولید آن شرکت آگاه تر است . لذا بهتر است برای کمی پول کمتر خود را به چالش نکشانید .
چگونه خودمان فونداسیون برج روشنایی را در محل نصب اجرا کنیم ؟
برای اجرای فونداسیون برج روشنایی باید در ابتدا چاله ای در ابعاد استاندارد ارائه شده از طرف کارشناسان ما در محل نصب برج حفر کنید . در مواقعی که محل نصب برج ، دارای خاک سست – باد تند یا زلزله خیزبودن باشد، باید ابعاد از نظر طول و عرض و ارتفاع گسترش یابد . داخل چاله باید آرماتور بندی و خاموت بندی شود . پیشنهاد می کنیم برای این کار از آرماتوربند حرفه ای یا نصاب ما استفاده کنید . مهمترین مرحله این پروسه جاگذاری بولت هاست که باید دقیقاً بر اساس شابلون ارسالی از سمت ما باشد . لطفا بولتها را به شابلون ببندید. سپس به وسیله سیم مفتول آرماتوربندی یا خال جوش کاملاً محکم کنید تا تکان نخورد . لطفا برای عبور کابل برق یک لوله پولیکا به قطر حداقل 6 سانتیمتربه همراه یک زانو به صورت زاویه قائمه که یک سر آن لوله از بالا و یک سر آن در وسط فونداسیون از سمتی که کابل شما وارد می شود تعبیه و فیکس کنید . چاله را با بتن عیار 350 پرکنید و بین 14 الی 20 روز صبر کنید تا کاملاً خشک شود . در طول این مدت آب دهی بتن به استحکم آن کمک خواهد کرد .
آیا فونداسیون آماده یا پیش ساخته برای برج روشنایی مناسب است ؟
در مواقعی که وقت و نیروی لازم را برای اجرای فونداسیون در محل ندارید . در صورتی که برج شما در ارتفاع زیر 20 متر باشد ، می توانید از فونداسیون های پیش ساخته برج نوری ما استفاده کنید . این فونداسیون ها در قالبهای مخصوص قالبگیری ، آرماتور بندی ، لوله گذاری ، بولت گذاری ، بتن ریزی و آب دهی شده و کاملاً آماده نصب هستند . برای استفاده از این فونداسیون ها فقط باید چاله ای در ابعاد فونداسیون مذکور حفر کنید . نصب و تنظیم فونداسیون توسط نصاب ما انجام می شود .
گالوانیزه گرم چیست ؟
به منظور جلوگیری از خوردگی و زنگ زدگی برج ها از روکش فلز “روی” بر سطح فولاد استفاده می‌شود . در این فرآیند پس از چند مرحله اسیدشویی ، قطعه وارد وان مذاب “روی” شده و با فلز “روی” پوشش داده می‌شود . در این فرآیند داخل و بیرون برج کاملاً گالوانیزه شده و در برابر زنگ‌زدگی و خوردگی ایمن می‌شود .
ضخامت فلز روی در گالوانیزه گرم چقدر است ؟
ضخامت فلزی روی بر سطح فولاد در گالوانیزه گرم 80 الی 90 میکرون است .
طول عمر یک برج نوری گالوانیزه در مناطق مرطوب چند سال است ؟
طول عمر یک برج نوری گالوانیزه گرم در مناطق شرجی ، مرطوب و نزدیک دریا بیش از 50 سال است و این رقم در مناطقی با آب و هوای خشک به بیش از 70 سال می‌رسد .
تفاوت قیمت بین برج روشنایی وینچ دستی با گیربکس برقی چقدر است ؟
قیمت برج نوری با الکترو موتور برقی همیشه بیشتر از برج نوری با وینچ دستی است . چون در برجهای با الکتروموتور و گیربکس برقی باید دهانه پایین به بالا را خیلی بیشتر در نظر گرفت تا الکترو موتور ، گیربکس و تابلو برق داخل برج جا شود . بنابر این ضمن اینکه وزن برج بالا می رود هزینه الکتروموتور ، گیربکس و تابلو برق هم به آن اضافه می شود . مقدار تفاوت قیمت بستگی به میزان وزن افزوده شده ، قیمت ، توان و برند الکترو موتور ، گیربکس و تابلو برق در بازار دارد .
مزایای برج نوری گیربکس برقی نسبت به برج نوری وینچ دستی چیست ؟
- پروژکتورهای بیشتری را حمل می کند .
- عمیات بالا و پایین بردن هد به صورت برقی و بدون دخالت دست انجام می شود .
- در ارتفاعات بالاتر از 12 متر یک الزام است .
- تعمیر و نگهداری پروژکتورها خیلی سریعتر انجام می شود .
